什么叫无氧焊料?它在应用中有何特点?

日期: 2022-12-21 16:06:37 点击: 2449

无氧焊料:以Sn-P 焊料为例,使用真空熔炼的 Sn 和 Pb 制成的原料,再用真空熔炼制成的焊料,称无氧焊料。一般焊料成分中含有Sn、Pb氧化物残渣,同其他非金属物质一样,以前一直被忽视。现在一些基础研究证明:焊料中所含的杂质、气体及非金属夹杂物等对焊料性能的影响是很大的。现在,已能除去这些非金属物质,处理后的材料在国际市场上其商品名为“巴库洛”或“无氧化焊料”。

一般焊料和无氧焊料在特性上的差异:

①外观上的差异:空气熔炼的焊料与无氧焊料在外观上有明确的差异。前者表面不仅会出现很多的残渣,而且颜色也有变化,还会出现小气孔和由于气体逸出而形成的气孔“麻点”。而无氧焊料表面光滑,基本上无气孔。

②微结构上的差异:以 Sn50Pb焊料为例,一般的焊料,冷却时以许多非金属杂质为核心生成很多小晶粒,如下图所示。

(普通Sn50Pb焊料的结晶)


而无氧焊料小晶粒很少, a相呈树枝状结构而形成纯金属的大晶粒,如下图所示。

(无氧Sn50Pb焊料的结晶)


③真空熔炼的焊料有明显的脱气现象,而在氮气中熔化的焊料则几乎没有这种现象。

④扩散性能:若将普通焊料作为100,再把真空熔炼的无氧焊料的扩散面积与其对比,如下表 所示。由下表可知,使用真空熔炼的Sn、Pb和焊料,表现出最佳的扩散性。随着电子装备及元器件的小型化和微型化,必将需要这类焊料。

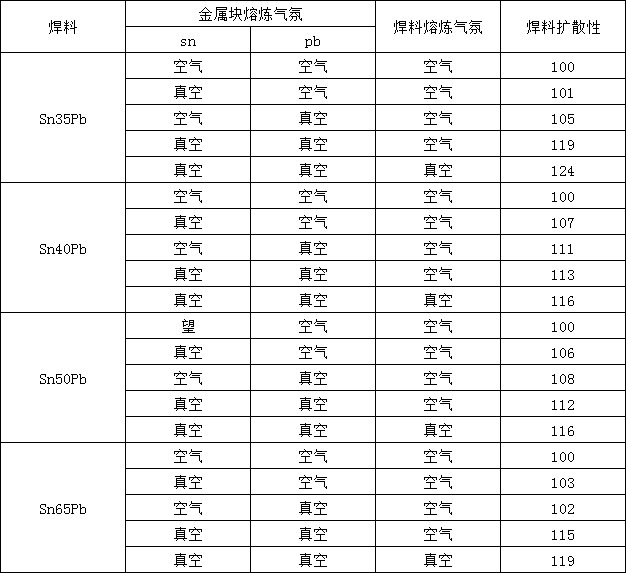

(焊料种类、熔炼气氛和焊料的扩散性)
