焊点抗拉强度测试

日期: 2022-05-07 10:18:16 点击: 2674

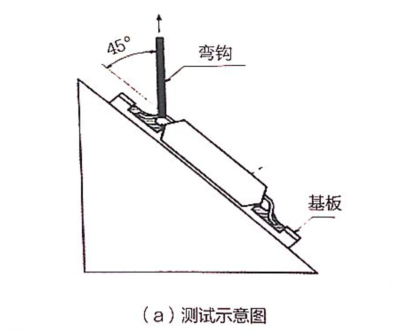

对于通孔安装(THT)的焊点,以及SMT安装的有引线脚的焊点,如QFP翼型脚焊点,其抗拉强度只能用拉的方式来测试。抗拉强度也可参考式(1.2)来计算,只不过需要将其中的剪切力F换成拉力F。对于THT安装的元器件,只需要顺着元器件脚的方向拉伸,并记录焊点断裂时的最大值就可以了,拉伸速度一般为50mm/min。而对于翼型脚的焊点, 则需要旋转45°角后拉伸,见下图。此外,与剪切力测试一样,需要关注焊点的破坏模式。力值的大小及合格与否也参考上一部分来分析。测试的详细步骤可参考日本标准JIS3198-6 ( Test methods for lead-free solders-Part 6 Methods for 45°pull tests of solder joints on QFP lead )。需要提醒的是,由于翼型脚之间的间距相当小且应力集中在角上,所以一般选取从器件的第一只角开始, 每排焊点选取最头和最尾的各两只脚进行测试,这样一个QFP器件一般一共需要测试16个焊点。

(下期我们一起来了解无铅焊点可靠性试验的方案设计)
